Konvejerių juostų sistemų pagrindai (1 dalis): komponentai ir audinio juostos

Įvadas

Jei užsiimate gamyba, kasyba ar pakavimu, žinote, kad efektyvus medžiagų pervežimas yra raktas į pelną. ŠiameKonvejerio pagrindų serija, mes suskaidome sudėtingą konvejerių sistemų pasaulį į paprastas, lengvai suprantamas pamokas.

Į1 dalis, mes nagrinėjame pagrindinį klausimą:„Kas veikia konvejerio sistemą?ir pasinerti į struktūrąAudinio konvejerio juostos.

1. Kodėl verta rinktis konvejerio sistemą?

Prieš pažvelgdami į mašinas, pažvelkime į ekonomiką. Kodėl pramonės įmonės teikia pirmenybę konvejeriams, o ne sunkvežimiams ar rankų darbui?

• Nepertraukiamas veikimas:Skirtingai nuo sunkvežimio, kuris turi grįžti tuščias, konvejeris užtikrina nenutrūkstamą{0}}medžiagos srautą iš priėmimo taško į iškrovimo tašką.
• Mažesnės eksploatacinės išlaidos:Tai sumažina degalų sąnaudas, eismo spūstis ir sumažina nelaimingų atsitikimų, susijusių su judančiomis transporto priemonėmis, riziką.
• Efektyvumas:Tai leidžia tiksliai kontroliuoti medžiagų srauto kiekį ir laiką.

2. Konvejerių tipai

Ne visi konvejeriai yra vienodi. Priklausomai nuo medžiagos, galite naudoti:

• Juostinis konvejeris:Labiausiai paplitęs birių medžiagų tipas.

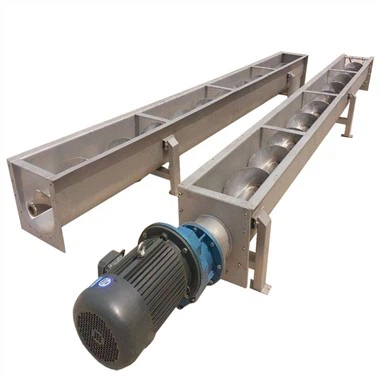

• Sraigtinis konvejeris:Puikiai tinka uždaroms miltelių ar grūdų tvarkymui.
• Kaušinis liftas:Vertikaliam kėlimui.
• Grandininis konvejeris / grandiklis:Dažnai naudojamas kasyboje{0}}sunkiems darbams atlikti.

3. Pagrindiniai juostinio konvejerio komponentai

Konvejerio sistema yra tarsi milžiniška kilpa. Štai pagrindinės dalys, dėl kurių jis juda:

A. Pulleys (Vairuotojai)

• Galvos skriemulys:Paprastai pavaros skriemulys. Jis tempia diržą. Norėdami padidinti trintį (sukibimą), dažnai taikomeAtsilikimas(guma arba keraminė danga) prie jo paviršiaus.
  1. Deimantinis atsilikimas:Bendram naudojimui.
  2. Keraminis atsilikimas:Didelės{0}}įtampos, šlapios ar purvinos sąlygos.
• Uodegos skriemulys:Grąžinimo skriemulys pakrovimo gale.
• Apsauginis skriemulys:Naudojamas siekiant padidinti diržo apvyniojimo kampą aplink pavaros skriemulį, kad būtų užtikrintas geresnis sukibimas.

B. Idlers („The Rollers“)

Tuščiosios eigos palaiko diržą ir medžiagą.

• Tvarkingi varikliai:Padėkite pakrautą diržą U{0}}forma.
• Poveikio tuščiosios eigos:Guminiai -žieduoti volai įtaisyti pakrovimo vietoje, kad sugertų smūgį.
• Grąžinami tuščiosios eigos automobiliai:Palaikykite tuščią diržą grįžtamojoje pusėje.
• Savarankiškai-suderinami (stebėjimo) laisvosios eigos:Jie sukasi, kad pataisytų diržą, jei jis pradėtų slinkti (nepritrūkti) į vieną pusę.

C. Įtempimo įtaisai (paimkite{1}})

Diržas turi būti įtemptas, kad veiktų.

• Sraigtinis paėmimas{0}}:Trumpiems konvejeriams įtempimas reguliuojamas rankiniu būdu varžtu.
• Gravitacijos pakėlimas{0}}:Ilgiems konvejeriams sunkus atsvaras kabo vertikaliai, kad išlaikytų nuolatinę įtampą.

4. Audinio diržo anatomija

Tai pati svarbiausia šios pamokos dalis. AAudinio diržassusideda iš trijų sluoksnių:

• Viršutinis viršelis:Guminis sluoksnis, kuris liečia medžiagą. Jis apsaugo skerdeną nuo dilimo, karščio ir alyvos.
• Skerdena (skeletas):Vidinis audinio sluoksnis, suteikiantis tvirtumo.

EP (poliesteris/nailonas):Mažas tempimas, didelis stiprumas.

NN (nailonas / nailonas):Didelis lankstumas.

Medvilnė (CC):(Senesnė technologija).

Pavyzdys:„5 sluoksnių diržas“ reiškia, kad viduje yra 5 audinio sluoksniai.

• Apatinis dangtelis:Gumos sluoksnis, kuris liečia skriemulius.

Kas toliau?

Tai buvo tik įžanga. Į2 dalisir3 dalisŠioje serijoje aptarsime:

• Diržo sujungimo metodai(Kaip prisijungti prie begalinio diržo).
• Dažnos problemos ir trikčių šalinimas(Klaidingas, paslydimas ir taisymas).
